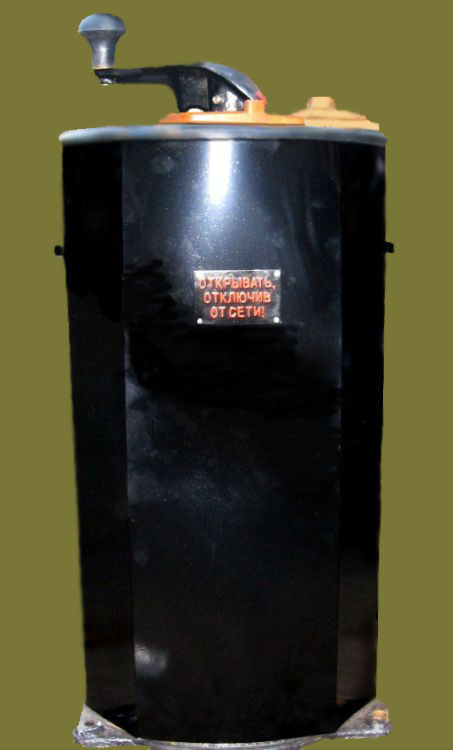

Контроллер силовой рудничный КСР-304
(полный аналог КС-304М)

Power Controller KSR-304 (full analog KS-304M)

Контроллер силовой КСР-304 (ТУ У 31.2-36607499-001:2010) является полным аналогом контроллера силового КС-304М и предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250 V. Климатическое исполнение У, категории 5 по ГОСТ 15150-69.Предназначен для эксплуатации при подземных работах в шахтах и рудниках, не опасных в отношении взрыва газа и пыли.

Условия эксплуатации

- температура окружающей среды
- высота над уровнем моря, не более
- окружающая среда
- запыленность воздуха, не более
- рабочее положение
- вибрация мест крепления
- охлаждение

- от минус 5 до плюс 35°С;
- 1200м;
- взрывобезопасная, рудничная;
- 300 mg/m3;
- вертикальное;
- в диапазоне частот 1...100 Hz с ускорением 1g;
- естественное.

Технические характеристики

Род тока	- постоянный
Номинальное напряжение цепей, V: - силовых и управления - освещения и сигнализации	- 250 - 24
Номинальная сила тока кулачкового элемента, А	- 410
Режим работы ПВ, не более, %	- повторно-кратковременный - 20
Сила тока продолжительного режима кулачкового элемента, А	- 200
Номинальная сила тока цепей освещения, А	- 5
Количество контактов, шт: - коммутирующих - реверсивных - цепей освещения - цепи блокировки	- 11 - 10 - 5 - 1
Нажатие контактов, Н: - коммутирующих - реверсивных - цепей освещения	- 39,2±4,9 - 29,4±4,9 - 29,4±4,9
Провал контактов, мм: - коммутирующих - реверсивных, не более - цепей освещения, не более	- 4 ±0,5 - 2 - 1,2
Раствор коммутирующих контактов, мм	- 12±3
Масса не более, кг	- 100
Исполнение по взрывозащите	- рудничное нормальное РН1

Габаритные и установочные размеры контроллера КСР-304

1 - главный барабан, 2 - реверсивный барабан, 3 - подшипник,
4 - основание; 5 — крышка;6 — рейка; 7 — главный вал;
8 — кулачковая шайба; 9 — кулачковый элемент;
10 - главная рукоятка; 11 - реверсивный вал;12 - сегментодержатель;
13 - сегмент; 14 — реверсивный палец;
15 — стойка; 16—реверсивная рукоятка; 17— панель;
18 — диод; 19— угольник; 20 - выключатель; 21— кулачок;
22 — кожух; 23 — замок
