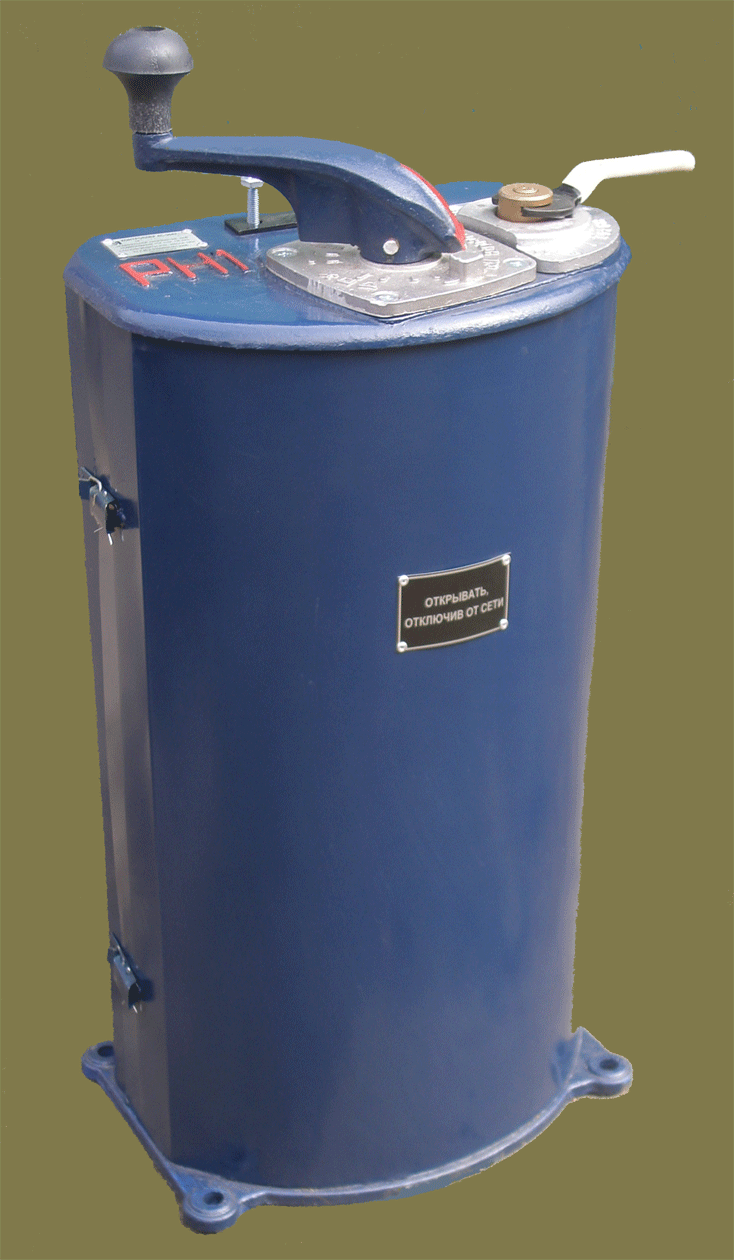

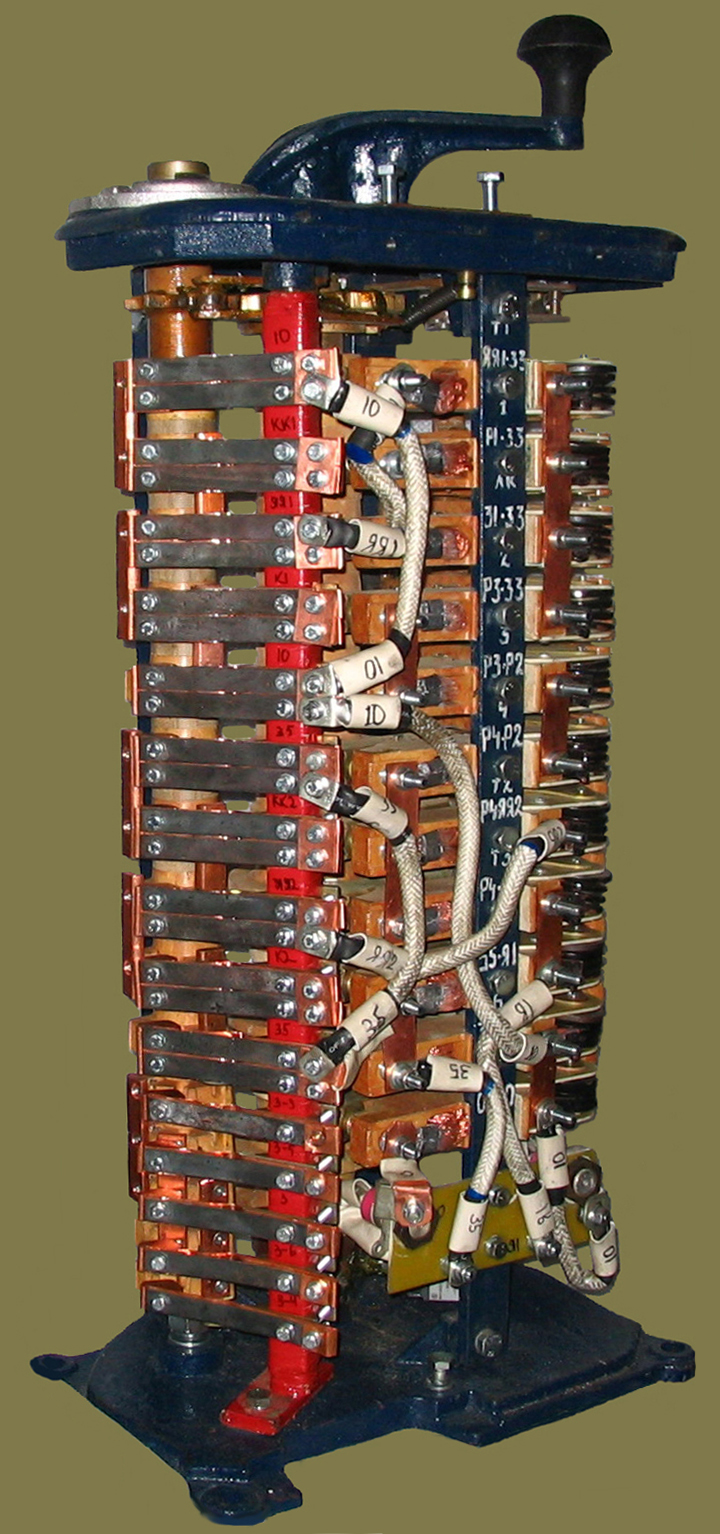

Контроллер силовой КС-304У

Power Controller КS-304U

                                                                                                                               Увеличение по клику на фотографию

Контроллер силовой КС-304У (усиленный) предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250 V. Климатическое исполнение У, категории 5 по ГОСТ 15150-69. Может применяться при подземных работах в шахтах и рудниках, не опасных в отношении взрыва газа и пыли.

Контроллер КС-304У является современной усовершенствованной модификацией контроллера КС-304М, значительно превосходя его по эксплуатационным свойствам.  Габаритные и присоединительные размеры обоих контроллеров одинаковы, что позволяет без дополнительных усилий устанавливать контроллер КС-304У на те же посадочные места.

Кроме того, контроллер КС-304У по своему техническому назначению, габаритным и присоединительным размерам аналогичен контроллеру КС-305, что дает возможность эксплуатировать его на рудничных электровозах российского производства. Это подтверждено технической экспертизой, проведенной в 2008 году производителем рудничных контактных электровозов ОАО "Александровский машиностроительный завод", г. Александровск, Россия.

Дополнительную информацию о КС-304У смотрите в разделе "Статьи и публикации" нашего сайта.
(Переход на страницу со статьей)


Условия эксплуатации

- температура окружающей среды
- высота над уровнем моря, не более
- окружающая среда
- запыленность воздуха, не более
- рабочее положение
- вибрация мест крепления
- охлаждение

- от минус 5 до плюс 35°С;
- 1200м;
- взрывобезопасная, рудничная;
- 300 mg/m3;
- вертикальное;
- в диапазоне частот 1...100 Hz с ускорением 1g;
- естественное.

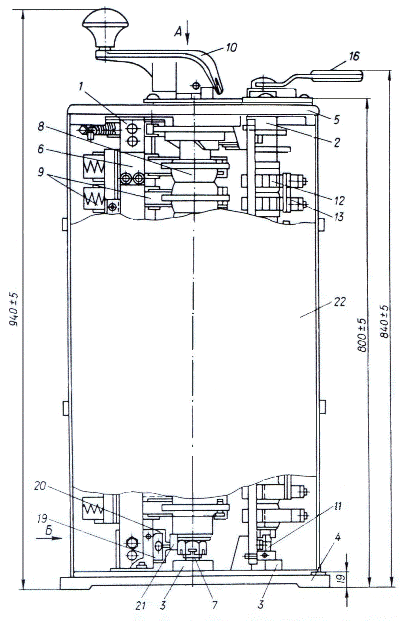

Габаритные и установочные размеры контроллера КС-304У

1 - главный барабан, 2 - реверсивный барабан, 3 - подшипник,
4 - основание; 5 — крышка;6 — рейка; 7 — главный вал;
8 — кулачковая шайба; 9 — кулачковый элемент;
10 - главная рукоятка; 11 - реверсивный вал;12 - сегментодержатель;
13 - сегмент; 14 — реверсивный палец;
15 — стойка; 16—реверсивная рукоятка; 17— панель;
18 — диод; 19— угольник; 20 - выключатель; 21— кулачок;
22 — кожух; 23 — замок

Технические характеристики

Род тока	- постоянный
Номинальное напряжение цепей, V: - силовых и управления - освещения и сигнализации	- 250 - 24
Номинальная сила тока кулачкового элемента, А	- 410
Режим работы ПВ, не более, %	- повторно-кратковременный - 20
Сила тока продолжительного режима кулачкового элемента, А	- 220
Номинальная сила тока цепей освещения, А	- 5
Количество контактов, шт: - коммутирующих - реверсивных - цепей освещения - цепи блокировки	- 11 - 8 - 5 - 1
Нажатие контактов, kgf: - коммутирующих - реверсивных - цепей освещения	- 4±0,5 - 4,7 ±0,8 - 3±0,5
Провал контактов, мм: - коммутирующих - реверсивных, не более - цепей освещения, не более	- 4 ±0,5 - 2 - 1,2
Раствор коммутирующих контактов, мм	- 12±3
Масса не более, кг	- 103

Отличительной особенностью контроллера силового КС-304У является усиленный кулачковый элемент с увеличенной силой тока продолжительного режима. Усиление кулачкового элемента создает дополнительный запас мощности и продлевает срок эксплуатации контроллера.

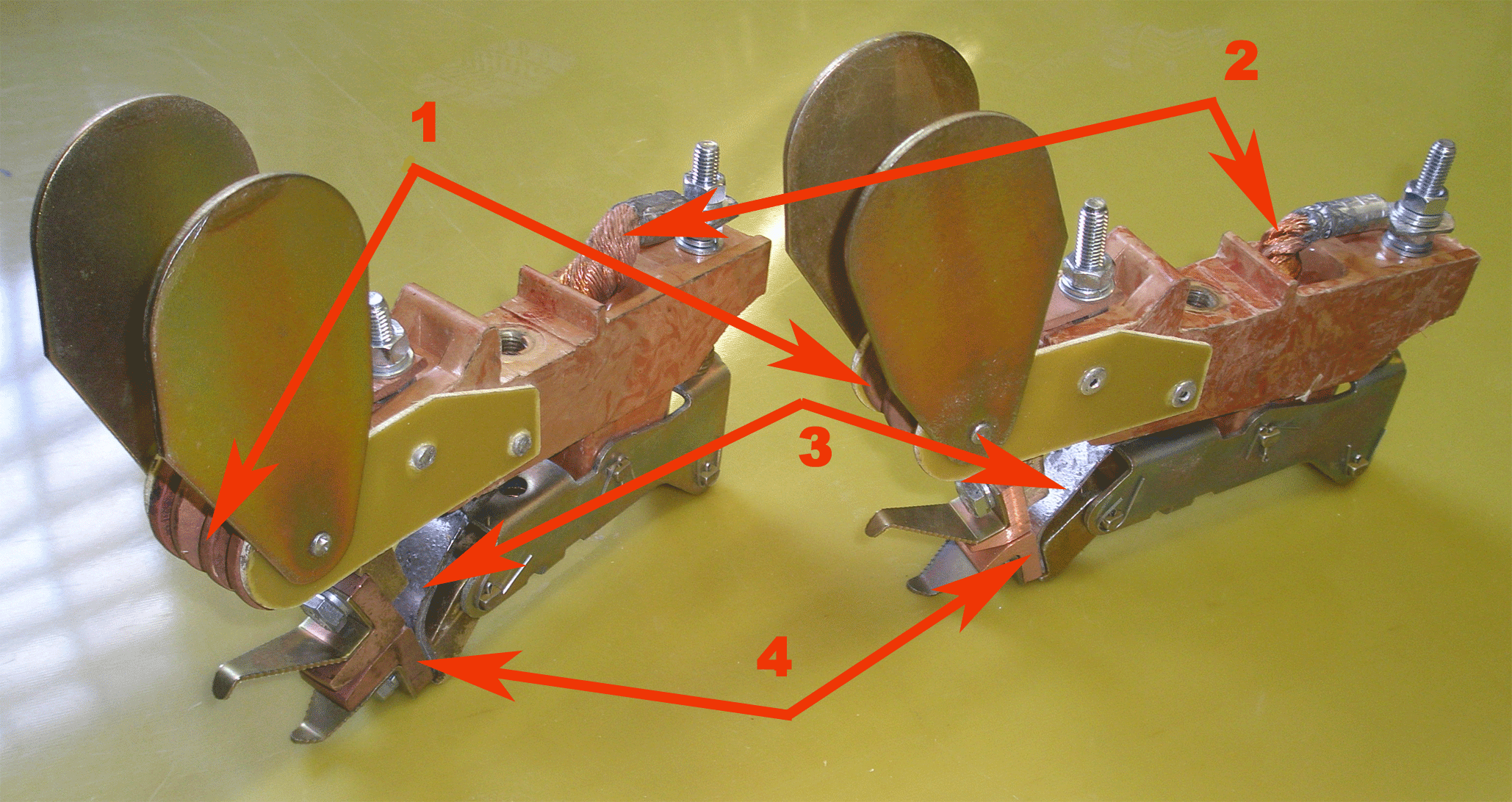

Кулачковый элемент усиленный (слева) и обычный (справа)

Стрелки указывают на узлы кулачкового элемента, которые были усилены:

1 - дугогасительная катушка
2 - медный провод гибкого соединения
3 - наконечники гибкого соединения
4 - контакты

Соответствие точек подключения
контроллеров
КС-304У и КС-305

КС-304У	КС-305
31	31
33	3
Р1	Р1
Р2	Р2
Р3	Р3
Р4	13
Я1	М1А1
ЯЯ1	М1В2
К1	М1D1
КК1	M1D2
Я2	M2A1
ЯЯ2	М2В2
К2	М2D1
КК2	M2D2
35	10
10	6
0	0
