Контроллер силовой КВС-201

Power Controller КVS-201

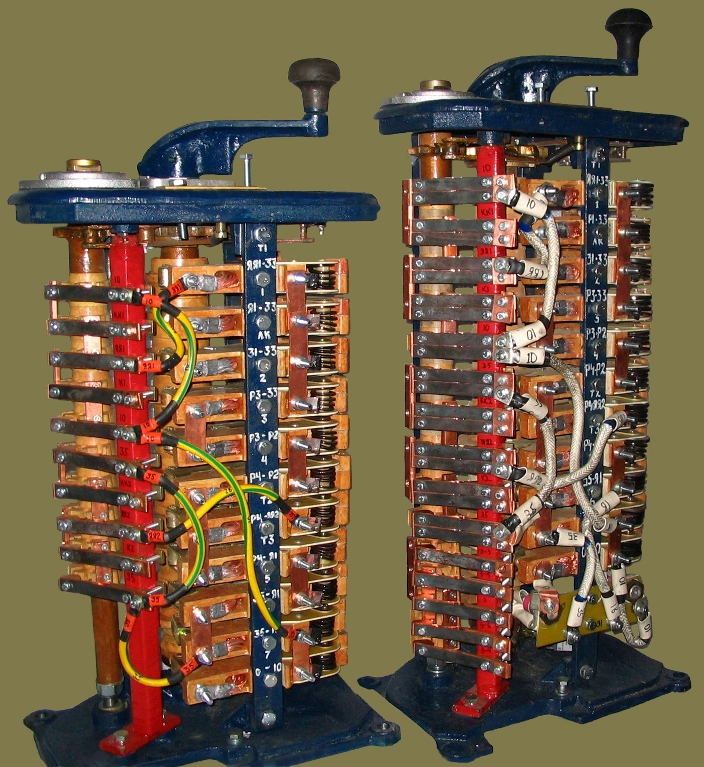

                                                            Контроллеры силовые КВС-201 (слева) и КС-304У (справа)

                                                                       /Увеличение по клику на фотографию/

Контроллер силовой КВС-201 предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250В.
Он является предшественником контроллера КС-303, на базе которого, в свою очередь, были созданы контроллеры типа КС-304. Контроллер КВС-201 устанавливался в 60-70-ые годы прошлого века на контактные рудничные электровозы с двумя двигателями типа ДРТ-12 или ДТН-12.
На фотографии наглядно видны отличия контроллера КВС-201 от контроллера КС-304У - современной усиленной модификации контроллеров типа КС-304, разработанной в ООО "Электрополюс".

Условия эксплуатации

Температура окружающей среды
Высота над уровнем моря, не более
Окружающая среда
Запыленность воздуха, не более
Рабочее положение
Вибрация мест крепления
Охлаждение

- от минус 5 до плюс 35°С;
- 1200м;
- взрывобезопасная, рудничная;
- 300 mg/m3;
- вертикальное;
- в диапазоне частот 1-100 Hz с ускорением 1g;
- естественное.

Технические характеристики

Род тока	- постоянный
Номинальное напряжение цепей, V: - силовых и управления	- 250
Номинальная сила тока кулачкового элемента, А	- 220
Режим работы ПВ, не более, %	- повторно-кратковременный - 20
Сила тока продолжительного режима кулачкового элемента, А	- 100
Количество контактов, шт: - коммутирующих - реверсивных	- 11 - 10
Нажатие контактов, Н: - коммутирующих - реверсивных	- 22±2 - 25±2
Провал контактов, мм: - коммутирующих - реверсивных, не более	- 4 ±0,5 - 2,5
Раствор коммутирующих контактов, мм	- 11±2
Масса, не более, кг	- 95
Габаритные размеры, не более, мм: - длина - ширина - высота	- 440 - 313 - 855
