                                                                                                Трансформаторы силовые сухие серии ТС и ТС3

Трансформаторы силовые сухие серии ТС и ТСЗ – это силовые понижающие трехфазные двухобмоточные  трансформаторы общего назначения, мощностью от 10 до 630кВА, напряжением до 10кВ, с воздушно-барьерной или литой изоляцией. Предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50-60Гц. Устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности и экологической чистоты.



                                                                               Структура условного обозначения


ТСЗ-ХХХ-Х/Х-УЗ

ТС - трансформатор трехфазный, сухой;

З - в защищенном исполнении;

XХХ - номинальная мощность, кВА;


Х/Х — Высокое напряжение/Низкое напряжение, кВ;

УЗ – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0.
Регулирование напряжения – переключение без возбуждения (ПБВ) с помощью перемычек на ±2×2,5% Uн. Возможны и другие схемы и группы соединений, согласно пожеланиям заказчика.


Технические характеристики трансформаторов ТС
(обмотки из алюминиевого провода)

Мощность,
кВА

Ток холостого
хода,%

Потери
холостого
хода,
Вт

Потери
короткого
замыкания,
Вт

Напряжение короткого замыкания, %

Корректированный уровень звуковой мощности, дБ(А)

100

2

400

1650

5,5

58

160

1,8

620

2500

5,2

60

250

1,8

750

2650

4,5

65

400

1,6

820

3800

3,8

68

630

1,6

1250

5300

3,0

70


Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов от заявленных составляют:

-    напряжение короткого замыкания ± 10%;
-    потери короткого замыкания на основном ответвлении ± 10%;
-    потери холостого хода ± 15%;
-    полная масса ± 10%.



     Габаритные размеры трансформаторов

Мощность,
кВА


100


160


250


400


630

L, мм

1170

1170

1300

1360

1540

B, мм

750

750

750

750

750

H, мм

1250

1250

1347

1496

1618

H1, мм

1250

1250

1341

1476

1580

D, мм

400

400

430

450

520

F, мм

520

520

520

670

670

K, мм

273

273

273

341

309

K1, мм

274

274

274

282

246

d, мм

125

125

125

125

125

m, мм

40

40

40

40

40

Масса, кг

430

650

850

1500

1680


                                                                                                  Условия эксплуатации

Температура окружающего воздуха: от -25°С до +50°С
Относительная влажность воздуха – не болеем 80% при температуре +25°С
Высота установки над уровнем моря – не более 1000м
Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли


                                                                                          Конструкция трансформаторов

Трансформаторы состоят из следующих основных сборочных единиц:

-   магнитопровода;
-   обмоток, размещенных на магнитопроводе (активной части);
-   отводов (вводов, шин НН и ВН);
-   защитного кожуха.

Магнитопровод силового трансформатора трехфазный, стержневой, набирается из листов холоднокатаной электротехнической стали.

Обмотки НН и ВН изготавливаются из алюминиевого или медного обмоточного провода. Обмоточные провода с изоляцией из полиимидной пленки и стеклонити, пропитанной кремнийорганическим лаком, обеспечивают облегченный режим работы изоляции катушек трансформатора.

Полиимидная пленка, во-первых, обеспечивает более высокое, приблизительно 1,6 кВ, межвитковое пробивное напряжение, а во-вторых, пропитанная стеклонить обеспечивает механическую стойкость изоляционного покрытия при намотке. Применение обмоточного провода с изоляцией из полиимидной пленки и стеклонити, пропитанной кремнийорганическим лаком, дает возможность уменьшить изоляционные промежутки, а также сделать более тонкой межслоевую изоляцию. Все это приводит к уменьшению расхода активных материалов трансформатора, не снижая его свойств.

Обмотки изготавливаются как катушечные, так и многослойные, в зависимости от мощности и напряжения.

Пропитка и заливка катушек производится в вакуумной установке. Сушка и запекание происходят в электротехнических печах по специальной температурной программе, гарантирующей стабильное качество обмоток, высокую устойчивость к токам короткого замыкания.

Класс нагревостойкости обмоток – F.

Трансформаторы изготавливаются со степенью защиты IP00 и IP21 (с кожухом).

Трансформаторы с кожухом по требованию заказчика изготавливаются в следующих исполнениях:

-   с возможностью подключения силовых кабелей через дно оболочки;
-   с шинными выводами ВН и НН на узкие стороны трансформатора (левый, правый);
-   с выводами шин ВН и НН через крышку трансформатора.

Защитные оболочки обеспечивают доступ к трансформатору через съемные панели на длинной стороне трансформатора.

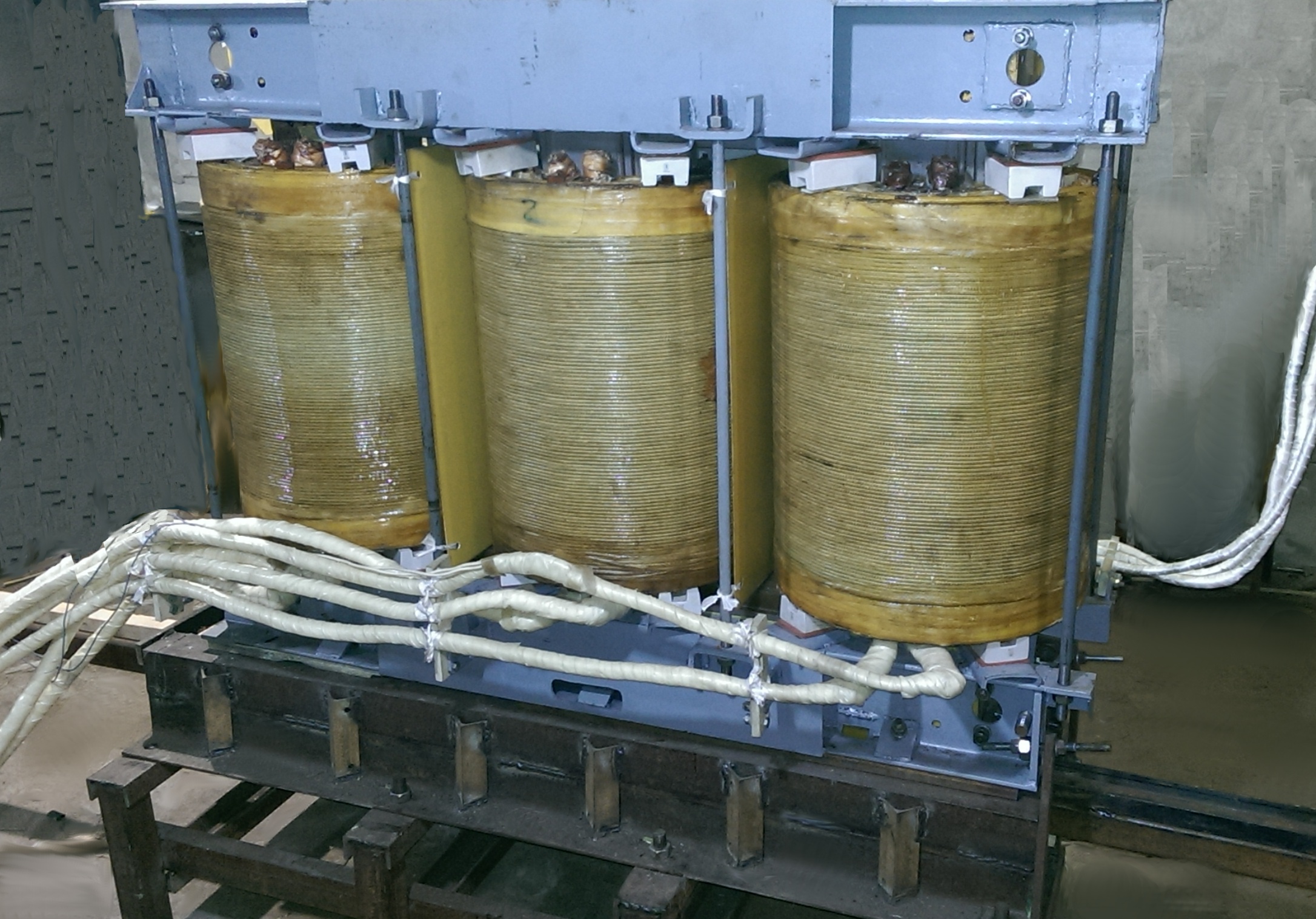

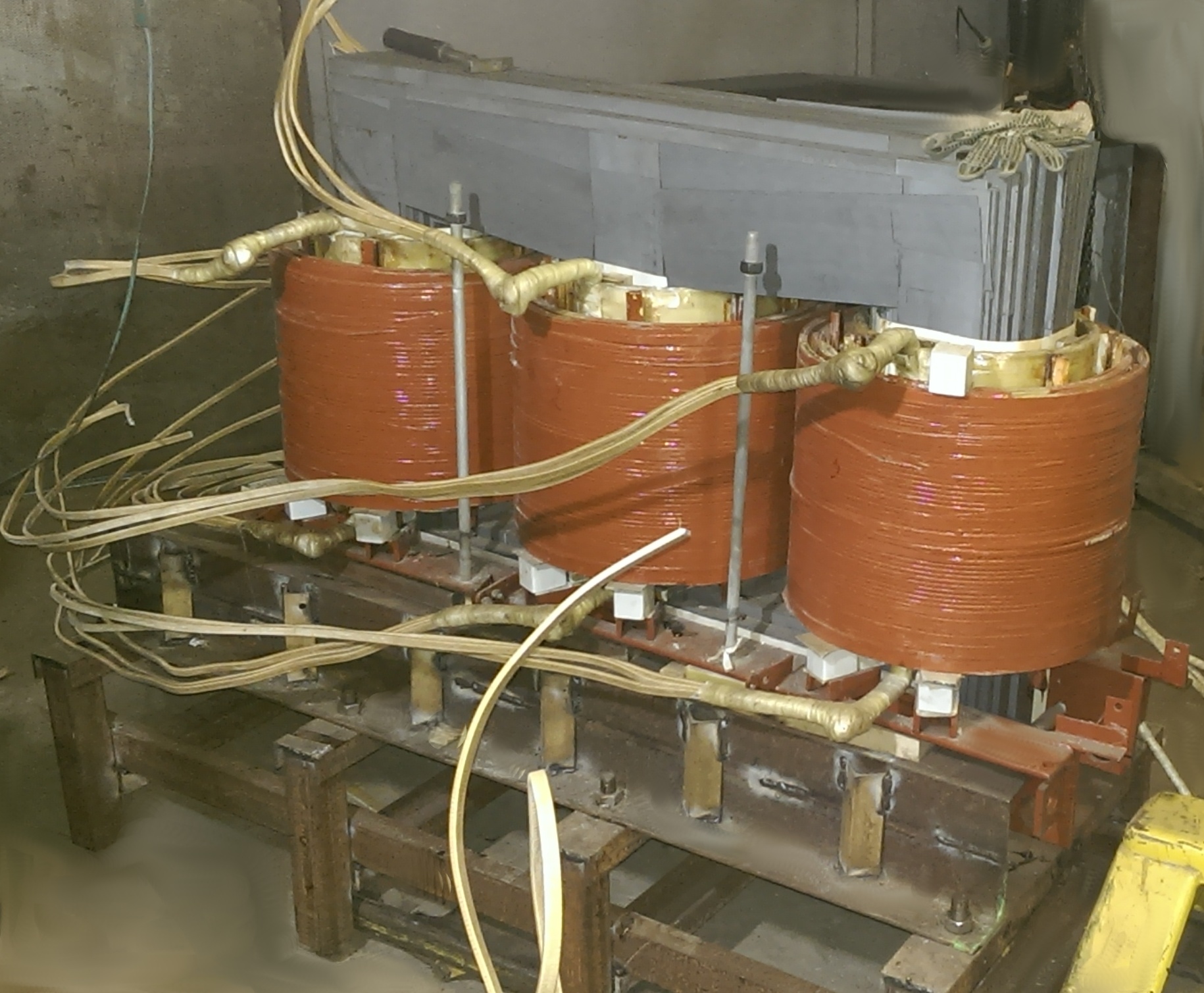

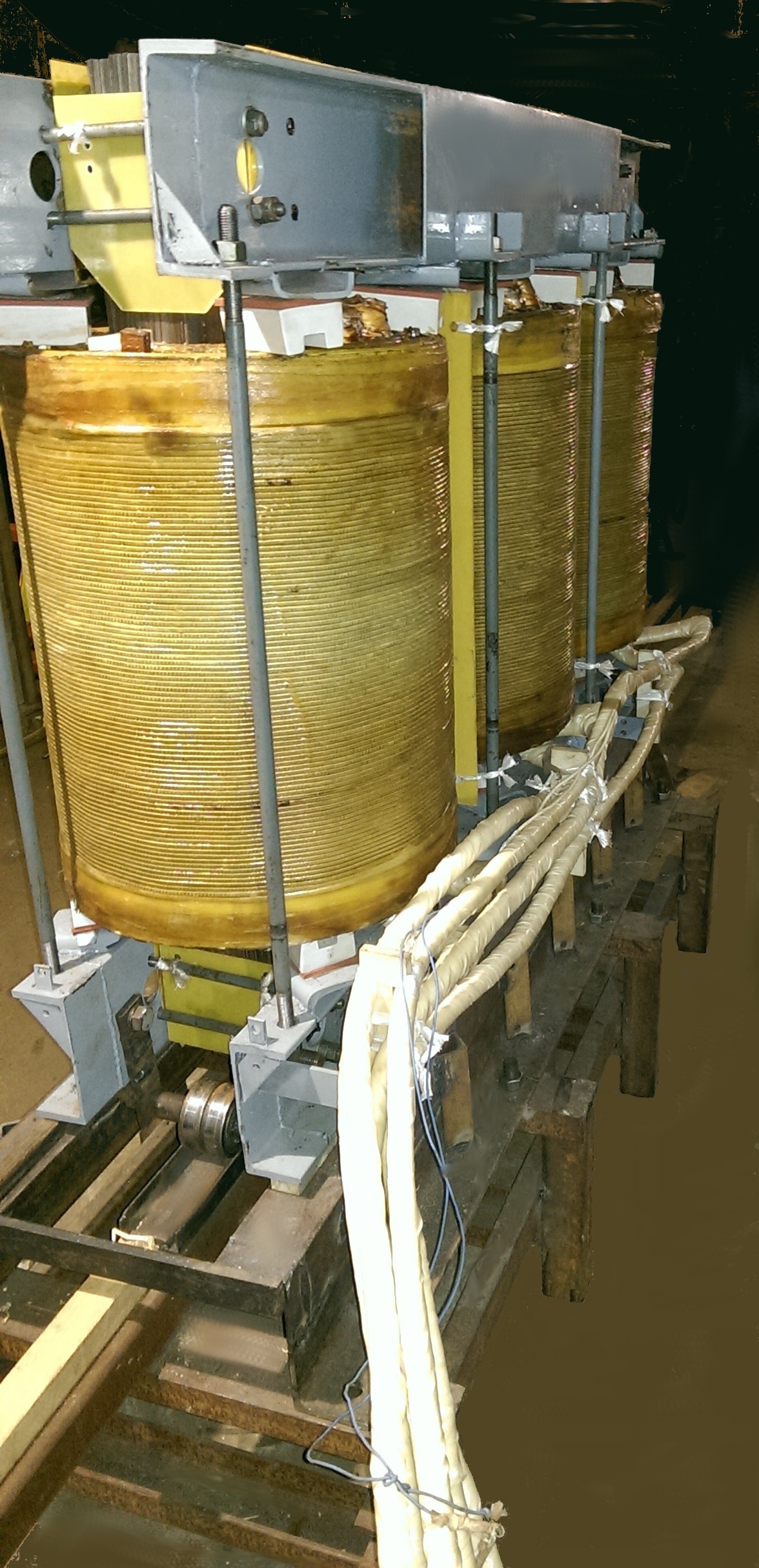

 Рабочие моменты сборки трансформаторов
